質問:

シートコネクタ (sheet connector) とは何ですか? PSoC Creator でこのオプションはどこにあるのですか?

回答:

シートコネクタはワイヤを使用することなく、回路図 (schematic) の複数のページにわたりコンポーネントを接続します。またコンポーネントの出力を複数のコンポーネントの入力に接続することも容易にします。シートコネクタは TopDesign.cysch ファイルの左側の枠内にあります。図 1 参照。

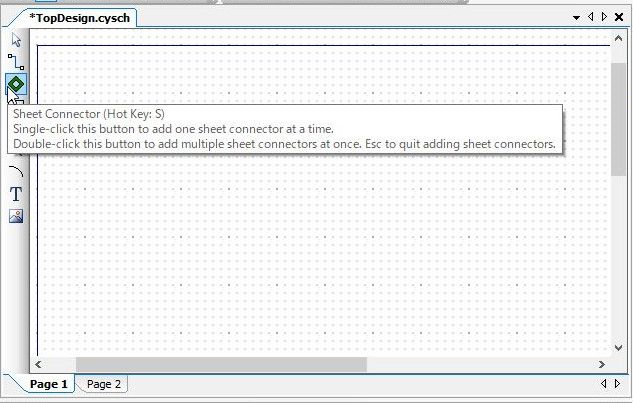

図 1. PSoC Creator の シートコネクタアイコン


以降のサンプルはシートコネクタの使用方法を説明します:

TopDesign 回路図の “Page 1” に入力ピン (Pin_1) が置かれています。 (図 2 参照)

図 2. Pin_1 が置かれている TopDesign 回路の Page 1

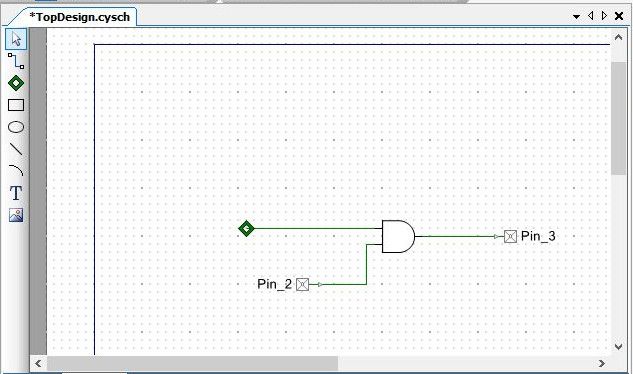

TopDesign 回路図の “Page 2” に AND ゲートが置かれています。(図 3 参照)

図 3. AND ゲートが置かれている TopDesign 回路の Page 2


Page 1 の Pin_1 を Page_2 の AND ゲートの入力に接続するとします。

  1. Pin_1 にAND ゲートに接続したいワイヤを接続します。
  2. 図 1 で示されている シートコネクタのアイコンをクリックします。
  3. このアイコンを図 2 で示されている Pin_1 のワイヤの上に置きます。
  4. Pin_1 に接続されているワイヤを右クリックします。表示されるダイアログボックスの Edit Name and Width をクリックします。

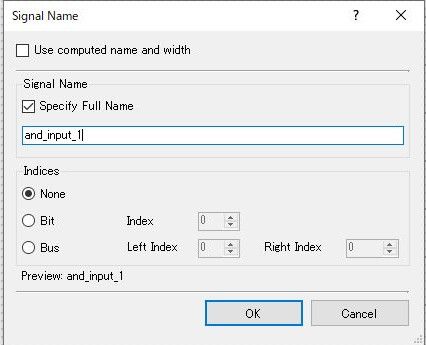

  5. Signal Name というダイアログが表示されます。デフォルトでは Use computed name and width がチェックされているので、チェックを外します。
  6. ワイヤのプロパティが編集できるようになりました。
  7. ワイヤに個々の名前を付けます - 例えば 図のように、“and_input_1 ” とします。OK をクリックします。
  8. Pin_1 に接続されているワイヤに名前が付きました。

  9. 同様に、Page 2 の AND ゲートの入力にワイヤを設置してシートコネクトを接続します。

  10. Page 2 のワイヤを右クリックして Edit Name and Width を選択します。

  11. 表示されるダイアログの Use computed name and width のチェックを外して、ワイヤの名前 and_input_1 を入力します。OK を選択します。
  12. AND ゲートに接続されたワイヤに名前が付きました。

上記の作業は TopDesign 回路図の Page 2 に Pin_1 を置いて、それを AND ゲートの入力に直接接続したのと同じ意味になります。この方法を使用することで、TopDesign 回路図中で Pin_1 の入力を複数の他のページある異なるコンポーネントに接続することが可能です。
